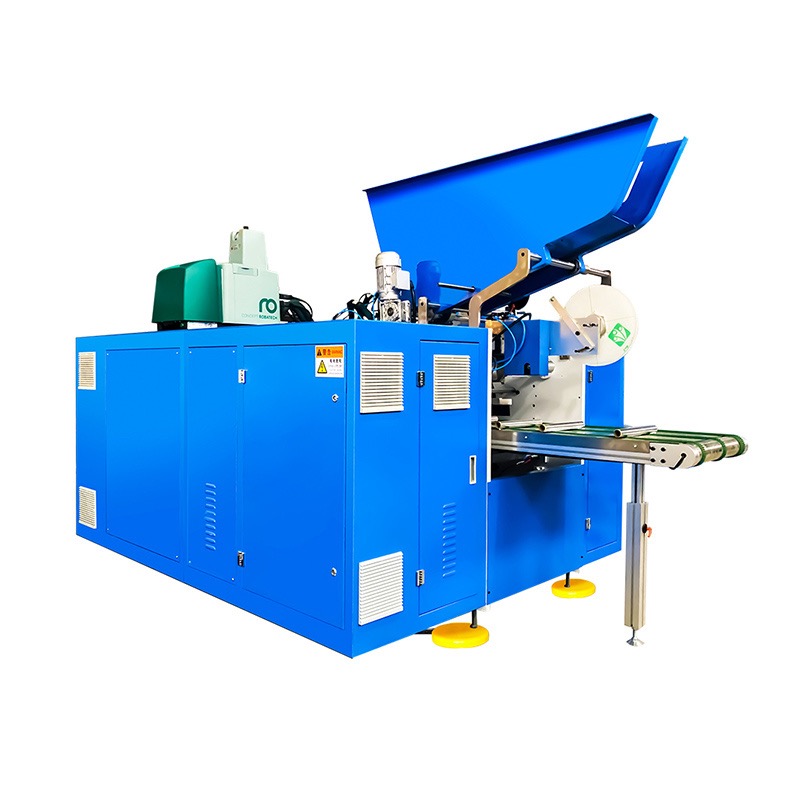

كيفية تحديد حجم جهاز الترجيع متعدد المغزل للحصول على مخرجات كبيرة الحجم؟

تتطلب الترقية إلى تحويل الرقائق ذات الحجم الكبير تجاوز المعدات القياسية. غالبًا ما تعاني آلات الطباعة أحادية العمود أو آلات الطباعة المزدوجة الأساسية في ظل أحمال الإنتاج الثقيلة. تمتلك الرقائق خصائص فيزيائية فريدة مما يجعل المعالجة المستمرة صعبة للغاية. يعاني بسهولة من التمدد والتجاعيد وتمزق الحواف.

يؤدي الخطأ في تقدير حجم الماكينة، أو متطلبات التوتر، أو وقت توقف التغيير إلى الإضرار بشدة بالإنتاجية. تؤدي مثل هذه الأخطاء إلى ارتفاع معدلات الخردة وعدم تحقيق أهداف الإنتاج. وبالتالي، فإن المنشآت تهدر المواد الخام باهظة الثمن وتضر بنتائجها النهائية.

توفر هذه المقالة إطارًا تقنيًا بحتًا قائمًا على الأدلة لاختيار الآلات. يساعدك على تحديد المعدات المناسبة لاحتياجات التحويل الخاصة بك. سوف تكتشف كيفية مواءمة أهداف المخرجات المستمرة مع حقائق التعامل مع الويب بدقة. باتباع هذه الإرشادات، يمكنك ضمان سلاسة العمليات وتقليل هدر المواد وتحقيق أحجام إنتاج متسقة.

الوجبات السريعة الرئيسية

• يتطلب تحديد الحجم للحجم الكبير حساب الفعالية الإجمالية للمعدات (OEE)، وفهرسة البرج الآلي ذات الوزن الثقيل على سرعة الويب الميكانيكية الخام.
• يجب أن تأخذ المواصفات الدقيقة لجهاز إعادة لف الرقائق ذات المغزل المتعدد في الاعتبار التحكم في شد الحلقة المغلقة لمنع تكسر الشبكة على الركائز الرقيقة (على سبيل المثال، البطارية أو الرقائق الصيدلانية).
• يجب أن يركز تقييم موردي أجهزة إعادة لف الرقائق متعددة المغزل بشكل كبير على بروتوكولات اختبار قبول المصنع (FAT) وقدرات التكامل مع أنظمة SCADA الحالية.
• غالبًا ما يكون جهاز إعادة لف الرقائق متعدد المغزل المخصص ضروريًا عند التعامل مع الطلاءات المتخصصة، أو قيود غرف الأبحاث، أو الأقطار الأساسية غير التقليدية.

تحديد إخراج "الحجم الكبير" في تحويل الرقائق

غالبًا ما يخطئ المصنعون في تحديد السعة من خلال سرعة الويب القصوى فقط. الحجم الكبير يعني شيئًا مختلفًا تمامًا في العمليات الأرضية الفعلية. يجب عليك قياس النجاح من خلال تقليل وقت التوقف عن العمل أثناء عمليات تبديل اللفة ودورات الوصل. تعتمد ماكينة إعادة لف الرقائق متعددة المغزل ذات الإنتاج الكبير بشكل كبير على التشغيل المستمر بدلاً من الدفعات القصيرة من السرعة القصوى. عندما تستغرق عمليات التبديل عدة دقائق، تنخفض الإنتاجية الإجمالية بشكل ملحوظ. لا يمكن للسرعات الميكانيكية السريعة أن تعوض فترات الثبات الطويلة.

تحتاج إلى تحليل عنق الزجاجة الإنتاجية بعناية. انظر إلى نسبة وقت التشغيل المستمر مقابل وقت الفهرسة والتفريغ. تتطلب السيناريوهات ذات الحجم الكبير أن تتجاوز هذه النسبة 80/20. إذا كان جهازك يقضي أكثر من عشرين بالمائة من نوبة العمل في وضع الخمول، فهذا لا يمثل حجمًا كبيرًا حقًا. تعالج أنظمة الأبراج الآلية هذا الاختناق المحدد. إنها تسمح للمشغلين بإزالة اللفات النهائية بينما تستمر الماكينة في لف اللفات الجديدة.

يجب عليك أيضًا معالجة القيود المادية الكبيرة. يجب أن يوازن تحويل الرقائق بين سرعة التشغيل وحدود الشد الصارمة. تتمزق رقائق الألومنيوم والنحاس أو تتشوه بسهولة تحت الضغط الزائد. غالبًا ما يتجاوز تشغيل الآلة بأقصى سرعة هذه الحدود الدقيقة. تزداد خسارة العائد بشكل كبير عندما يدفع المشغلون الآلات إلى ما هو أبعد من معلمات التعامل الآمن مع الويب. لذلك، يتطلب الإخراج بكميات كبيرة تحكمًا دقيقًا بقدر ما يتطلب حركة الويب السريعة.

المواصفات الأساسية لآلة إعادة لف الرقائق متعددة المغزل للتقييم

يتطلب تقييم مواصفات ماكينة إعادة لف الرقائق ذات المغزل المتعدد نظرة تفصيلية على التفاوتات الميكانيكية. لا يمكنك الاعتماد على معايير التحويل العامة. تتطلب الرقائق معلمات محددة للغاية للمعالجة بكفاءة دون التجاعيد أو الانقطاع.

عرض الويب والسمك والحدود الأساسية

يجب عليك أولاً إنشاء معلمات صارمة لأبعاد الويب الخاصة بك. حدد الحد الأقصى لعرض الويب جنبًا إلى جنب مع الحد الأدنى والحد الأقصى لسمك الرقاقة. يتم قياس السماكة عادة بالميكرون. تعمل رقائق البطارية الرقيقة بشكل مختلف تمامًا عن رقائق الأطعمة السميكة. تعرض الشبكات الواسعة مخاطر الترهل عبر مركز الامتداد. تضمن المواصفات الدقيقة أن يوفر إطار الماكينة والبكرات الدعم الكافي.

حدد الأحجام الأساسية المطلوبة في وقت مبكر من العملية. تستخدم المرافق عادةً نوى مقاس 3 بوصات أو 6 بوصات اعتمادًا على التطبيق النهائي. يجب عليك تقييم أعمدة الاحتكاك التفاضلي لجميع تطبيقات الرقائق. تعوض هذه الأعمدة اختلاف المقياس عبر شبكة الرقائق. إذا كان أحد جوانب اللفة الرئيسية أكثر سمكًا قليلاً، فإن الأعمدة التفاضلية تسمح للبكرات المشقوقة الفردية بالانزلاق قليلاً. يضمن هذا الانزلاق كثافة لفة موحدة عبر عمود الترجيع بالكامل.

التحكم في التوتر وهندسة القيادة

إن التحكم السليم في التوتر يفرض نجاح أي عملية إعادة لف للرقائق. أنت بحاجة إلى عزل المنطقة بشكل صارم عبر مسار الماكينة بالكامل. يجب أن توجد مناطق توتر مستقلة في محطات الفك والقطع وإعادة اللف. نوصي باستخدام محركات أقراص مؤازرة تعمل بالتيار المتردد متعددة المحاور مقترنة بتغذية راجعة دقيقة لخلية التحميل. تكتشف خلايا الحمل اختلافات التوتر الدقيقة في الوقت الفعلي. تقوم محركات الأقراص المؤازرة بعد ذلك بضبط السرعات على الفور للحفاظ على استقرار الويب المثالي.

يعد التحكم في التوتر المستدق أمرًا بالغ الأهمية لجودة اللفة النهائية. مع زيادة قطر لفة الرقاقة، تمارس الطبقات الخارجية ضغطًا ساحقًا على الطبقات الداخلية. تعمل ملفات التوتر المستدقة على تقليل توتر اللف تدريجيًا مع نمو اللفة. تمنع هذه التقنية تصغير الحواف. كما أنه يمنع "تجويع" أو انهيار القلب الداخلي. تسمح لك PLCs المتقدمة ببرمجة منحنيات شد مستدقة مخصصة لسبائك الرقائق المختلفة.

تكامل تكنولوجيا الحز

تؤثر طرق الحز بشكل كبير على جودة الحافة وتوليد الجسيمات. يجب عليك مقارنة الحز بالقص مقابل الحز بشفرة الحلاقة لتطبيقك المحدد. يستخدم قطع القص شفرات دائرية علوية وسفلية متشابكة. فهو يوفر حواف رقائق نظيفة بشكل لا يصدق ويقلل من الغبار الموصل. يعد الحز باستخدام ماكينة الحلاقة أرخص ولكنه غالبًا ما يؤدي إلى حدوث كسور دقيقة على حواف الرقائق المعدنية. بالنسبة للبيئات ذات الحجم الكبير، يكون الحز بالقص دائمًا هو الخيار الأفضل دائمًا.

يجب عليك أيضًا تقييم أنظمة تحديد موضع السكين الآلية. يستهلك الضبط اليدوي للشفرة قدرًا هائلاً من وقت المشغل. تقوم الأنظمة الآلية بنقل السكاكين إلى موضعها باستخدام أدلة خطية آلية. وهذا يقلل من وقت الإعداد بين عمليات التشغيل من ساعات إلى مجرد دقائق. تعمل التغييرات السريعة على الحفاظ على تشغيل الماكينة والحفاظ على نسبة الإنتاج 80/20.

مناطق التوتر المشتركة في تحويل الرقائق

معمارية الدوبلكس مقابل البرج: مطابقة الآلة لأهداف الإنتاج

يحدد اختيار البنية الأساسية الحد الأقصى لسقف التشغيل لديك. يختار المصنعون عمومًا بين أنظمة الطباعة المزدوجة القياسية وتكوينات البرج. غالبًا ما تتميز القياسية ماكينة إعادة لف الرقائق متعددة المغزل بتصميم مزدوج أساسي. تستخدم هذه الآلات عمودين للترجيع. أنها تتطلب نفقات رأسمالية أولية أقل. ومع ذلك، يجب أن تتوقف الآلة تمامًا لتفريغ اللفائف النهائية. تظل مناسبة للأحجام المعتدلة حيث يكون وقت التوقف عن العمل مقبولاً.

توفر أنظمة المغزل المتعددة للبرج سير عمل مختلفًا بشكل أساسي. وهي تشتمل على أربعة أعمدة أو أكثر مثبتة على برج فهرسة دوار. هذا التصميم يسمح باللف المستمر. مع انتهاء مجموعة واحدة من اللفات، يدور البرج. تنتقل النوى الفارغة إلى وضع اللف على الفور. في نفس الوقت، يقوم المشغلون بتفريغ اللفائف النهائية من الموضع الخارجي. لا تتوقف الآلة أبدًا عن تدوير الويب.

يجب أن تزن الاستثمار الأولي مقابل الإنتاجية طويلة المدى. تتطلب أنظمة البرج بالتأكيد مساحة مادية أكبر. كما أنهم يطالبون باستثمار أولي أعلى. ومع ذلك، فإنها توفر عائدًا أسرع على الاستثمار في عمليات التحويل على مدار الساعة طوال أيام الأسبوع. من خلال التخلص عمليًا من وقت الخمول، تنتج الأبراج عددًا أكبر من اللفات النهائية في كل نوبة عمل. يمكنك استرداد تكلفة المعدات الأولية المرتفعة من خلال الحجم الهائل وساعات العمل المخفضة.

حقائق التنفيذ: المساحة الأرضية والمرافق وتخفيف المخاطر

يتطلب تركيب معدات التحويل الصناعية إعدادًا شاملاً للمنشأة. تفرض الآلات ذات الحجم الكبير متطلبات شديدة على البنية التحتية للمصنع. يجب أن تنظر إلى ما هو أبعد من اللقطات المربعة البسيطة عند التخطيط للتثبيت.

البصمة والحمل الهيكلي

يتطلب تحديد حجم جهاز إعادة اللف متعدد المغزل مراجعة سعة التحميل الأرضية للمنشأة. تزن اللفات الرئيسية من رقائق الألومنيوم أو النحاس عدة أطنان. تركز تصميمات الأبراج الكابولية قوى ديناميكية هائلة على أقسام أرضية صغيرة. يجب عليك التأكد من أن الأساس الخرساني الخاص بك يمكنه دعم هذه الأحمال الهيكلية الثابتة والديناميكية. يؤدي الفشل في تقوية الأرضية إلى اهتزاز الآلة. الاهتزاز يدمر التحكم في التوتر ويخطئ في محاذاة سكاكين القطع.

متطلبات المنفعة

يجب عليك تحديد متطلبات المرافق القوية مبكرًا. قم بتخطيط الاحتياجات الهوائية بعناية. تتطلب الأعمدة التفاضلية وأنظمة فرامل الطوارئ هواءً مضغوطًا نظيفًا وجافًا. يؤدي انخفاض الضغط إلى فشل فوري في شد الويب. بالإضافة إلى ذلك، يجب عليك تأمين طاقة كهربائية قوية. تقوم محركات الأقراص المؤازرة متعددة المحاور بسحب تيار كبير أثناء مراحل التسارع السريع. تأكد من أن اللوحات الكهربائية الرئيسية لديك قادرة على التعامل مع أحمال الذروة هذه دون التعثر.

خطوات جاهزية المنشأة

1. قم بمراجعة سماكة البلاطة الخرسانية وكثافة حديد التسليح تحت مساحة الماكينة المقترحة.
2. التحقق من قدرة إمداد الهواء المضغوط، مع التركيز على CFM المستدام وترشيح الرطوبة.
3. حساب ذروة السحب الكهربائي لجميع الماكينات المتكاملة والسخانات والأنظمة المساعدة.
4. مسارات نقل واضحة للرافعات الشوكية التي تحرك لفات الرقائق الرئيسية الضخمة.
5. إنشاء مناطق حجر صحي مخصصة للتخلص من المواد الخردة بالقرب من قسم الحز.

سلامة المشغل وبيئة العمل

الفهرسة عالية السرعة تخلق مخاطر كبيرة على السلامة. يتضمن دوران البرج مكونات فولاذية ثقيلة تتحرك بسرعة. يجب عليك دمج أنظمة السلامة المتقدمة. تمنع الستائر الخفيفة المتقدمة دوران البرج في حالة اختراق المشغل للمنطقة. حراسة المحيط المتشابكة إلزامية. علاوة على ذلك، قم بدمج دافعات اللف الأوتوماتيكية وأشجار التفريغ. تسبب لفات الرقائق الثقيلة إصابات مريحة خطيرة إذا تم تفريغها يدويًا. تعمل أجهزة المساعدة الميكانيكية على تخفيف مخاطر الإصابة في مكان العمل تمامًا.

متى يجب الاستثمار في ماكينة إعادة لف الرقائق متعددة المغزل المخصصة

نادراً ما تلبي المعدات القياسية الجاهزة متطلبات التصنيع المتخصصة. تتطلب قطاعات التكنولوجيا المتقدمة في كثير من الأحيان خصائص فريدة للتعامل مع المواد. في هذه السيناريوهات، تصبح ماكينة إعادة لف الرقائق ذات المغزل المتعدد المخصصة ضرورة وليست رفاهية.

تمثل غرف الأبحاث والتطبيقات المتخصصة المتطلبات المخصصة الأكثر شيوعًا. يتطلب أنود البطارية ورقائق الكاثود مراقبة صارمة للتلوث. تعمل جزيئات النحاس أو الزنك على تدمير خلايا بطارية الليثيوم أيون. تتطلب رقائق الفقاعات الصيدلانية بالمثل بيئات معقمة. تستخدم الآلات المخصصة هيكلًا من الفولاذ المقاوم للصدأ 304 أو 316 لمنع الصدأ والتقشير. كما أنها تشتمل أيضًا على منظفات ويب متخصصة خالية من الاتصال وأنظمة استخراج الجسيمات المحلية بالقرب من شفرات الحز.

تمثل الأتمتة المخصصة محركًا آخر للهندسة المخصصة. في نهاية المطاف، تتفوق البيئات كبيرة الحجم على التدخلات اليدوية. يمكن للبناة المخصصين دمج أنظمة التعامل مع اللفائف الآلية. يمكنهم تصميم قواديس التحميل الأساسية الأوتوماتيكية. تتطلب بعض التطبيقات أيضًا آليات الربط التلقائي لإرفاق لفات رئيسية جديدة بسرعة. نماذج الكتالوج القياسية لا تدعم ببساطة هذا المستوى من التكامل الميكانيكي المعقد.

غالبًا ما تفرض تحديات التكامل القديمة تصميمات مخصصة. نادراً ما تعمل خطوط اللف الحديثة بمعزل عن غيرها. يجب عليهم التواصل مع عمليات الطلاء المضمنة أو مصانع الدرفلة الأولية. يتيح تخصيص PLC الخاص بالماكينة إمكانية المصافحة بسلاسة مع برنامج أرضية المصنع القديم. يضمن تكامل SCADA هذا مشاركة أرضية الإنتاج بأكملها في البيانات في الوقت الفعلي فيما يتعلق بسرعات الخط، وأجهزة إنذار التوتر، وتتبع عيوب اللف.

وضع قائمة مختصرة لموردي آلات إعادة لف الرقائق ذات المغزل المتعدد

إن اختيار شريك الماكينات المناسب يحدد النجاح طويل المدى لخط التحويل الخاص بك. لا تختار بائعًا بناءً على مواصفات الكتيب فقط. أنت بحاجة إلى مورد أجهزة إعادة لف رقائق المغزل المتعددة يتمتع بخبرة مثبتة ومحددة للغاية في التعامل مع المعادن.

أولاً، قم بتقييم كفاءتهم الهندسية البحتة. اطلب دراسات حالة يمكن إثباتها. هل تعاملوا مع سمك الميكرون الدقيق وسبائك رقائقك؟ يختلف لف الورق أو الفيلم البلاستيكي بشكل كبير عن لف رقائق النحاس. إذا كانوا يفتقرون إلى الخبرة في المواد المحددة الخاصة بك، فسوف تدفع ثمن منحنى التعلم الخاص بهم. اطلب مراجع من مصانع مماثلة للبطاريات أو التعبئة والتغليف ذات الحجم الكبير.

ثانيًا، اطلب إجراء اختبار صارم لقبول المصنع (FAT). يجب أن يستخدم FAT لفات المواد المحددة الخاصة بك. لا تقبل أبدًا إجراء اختبار على مواد بديلة. يجب على المورد إثبات ثبات التحكم في التوتر وسرعات الفهرسة قبل الشحن. ويجب عليهم إثبات أن الجودة المتطورة تلبي معايير ضمان الجودة الخاصة بك. يضمن FAT الناجح أن الجهاز سيعمل بشكل صحيح بمجرد أن يصل إلى الأرض.

وأخيرًا، قم بتقييم دعم الخدمة ودورة الحياة. إن الآلة التي تعمل على مدار الساعة طوال أيام الأسبوع سوف تحتاج حتماً إلى الصيانة. التحقيق في مخزون قطع الغيار المحلية الخاصة بهم. تقييم قدراتهم التشخيصية عن بعد. يجب أن تسمح أجهزة PLC الحديثة للفنيين باستكشاف المشكلات وإصلاحها عبر اتصالات VPN الآمنة. التحقق من التوفر ووقت الاستجابة لمهندسي الخدمة الميدانية لديهم. يعمل الدعم السريع على تقليل فترات التوقف الكارثية في إعدادات الحجم الكبير.

خاتمة

• يمزج الحجم الصحيح بين المواصفات الدقيقة للأبعاد مع التحكم المتقدم في التوتر والأتمتة في أقل وقت ممكن.
• تعتمد العمليات ذات الحجم الكبير بشكل كبير على تقليل وقت الخمول من خلال تصميمات البرج بدلاً من مجرد زيادة سرعة الخط.
• لا يمكن التفاوض على عزل التوتر المناسب والتحكم في الاستدقاق بالنسبة لشبكات الرقائق الرقيقة.
• تلعب البنية التحتية للسلامة والمنشأة أدوارًا حاسمة في عمليات النشر الناجحة للأجهزة.
• يجب على صانعي القرار إجراء دراسة زمنية شاملة لاختناقات التغيير الحالية لتبرير المعدات الجديدة.
• قم بتوفير بيانات مفصلة عن اللفة الرئيسية (الوزن والعرض والمقياس) للبائعين المحتملين للحصول على عروض الأسعار الهندسية الأكثر دقة.

التعليمات

س: ما هو نطاق التوتر القياسي المطلوب لرقائق الألومنيوم في ماكينة إعادة اللف ذات المغزل المتعدد؟

ج: تعتمد نطاقات التوتر كليًا على سماكة الرقاقة وحالتها المزاجية. نقيس هذا بالجنيه لكل بوصة خطية (PLI). تتطلب الرقائق الملدنة الرقيقة PLI منخفضًا للغاية (غالبًا ما يكون أقل من 0.5 PLI) لمنع التمدد. تتحمل الرقائق السميكة ذات المزاج الصلب أعلى من PLI. تعد أنظمة المؤازرة ذات الحلقة المغلقة وخلايا التحميل الحساسة أمرًا إلزاميًا للحفاظ على ملفات تعريف التوتر الدقيقة هذه دون تقلب.

س: ما هو مقدار وقت التوقف عن العمل الذي توفره آلة الترجيع على شكل برج مقارنة بآلة الطباعة المزدوجة القياسية؟

ج: يوفر نظام البرج قدرًا هائلاً من الوقت في كل نوبة عمل. تتطلب أجهزة الطباعة المزدوجة القياسية عادةً من 3 إلى 5 دقائق من وقت التوقف التام لتفريغ وإعادة تحميل النوى. تعمل أجهزة الترجيع البرجية على تقليل فترة الخمول هذه إلى 0 إلى 30 ثانية فقط لتدوير الفهرسة. يسمح هذا التحول بتشغيل الويب بشكل مستمر تقريبًا، مما يؤدي إلى زيادة الإنتاجية اليومية بشكل كبير.

س: هل يمكن لأعمدة الاحتكاك التفاضلي التعامل مع سماكات الرقائق المختلفة عبر الويب؟

ج: نعم. تعوض أعمدة الاحتكاك التفاضلية على وجه التحديد نطاقات القياس (السماكة غير المتساوية) عبر اللفة الرئيسية. يستخدمون مثانات هوائية داخلية تضغط على حلقات الانزلاق المستقلة. إذا تراكمت إحدى لفة الشق بشكل أسرع بسبب مادة أكثر سمكًا، فإن حلقتها تنزلق قليلاً بالنسبة للعمود الرئيسي. وهذا يضمن كثافة لفة موحدة في كل مكان.

س: ما هي ميزات السلامة الإلزامية للفهرسة الآلية لآلات المغزل المتعددة؟

ج: يعد الامتثال للسلامة أمرًا بالغ الأهمية بالنسبة للأبراج الآلية. يجب أن تستوفي الآلات معايير OSHA وCE. تشمل الميزات الإلزامية ماسحات ضوئية ليزرية متقدمة للمنطقة وستائر ضوئية آمنة تعمل على إيقاف الفهرسة في حالة انتهاكها. مطلوب حماية محيطية مادية حول منطقة الدوران. تعتبر دافعات التدحرج الآلية ضرورية أيضًا لحماية المشغلين من نقاط الضغط وإصابات الرفع.
